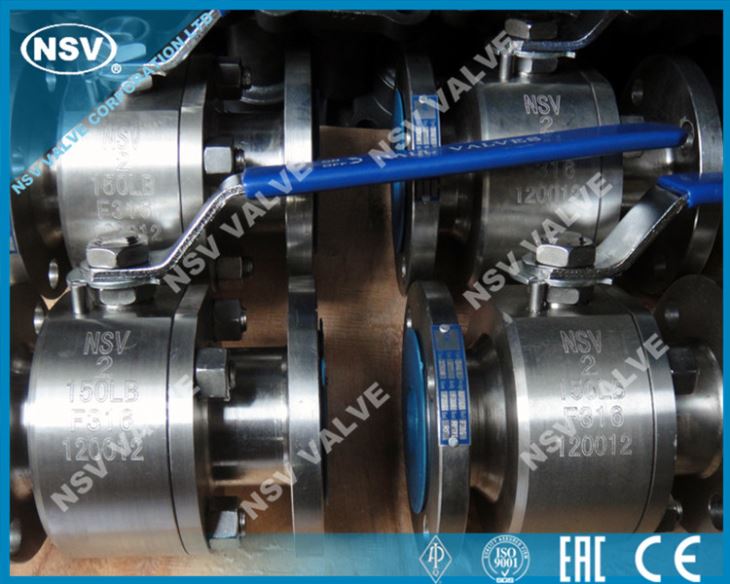

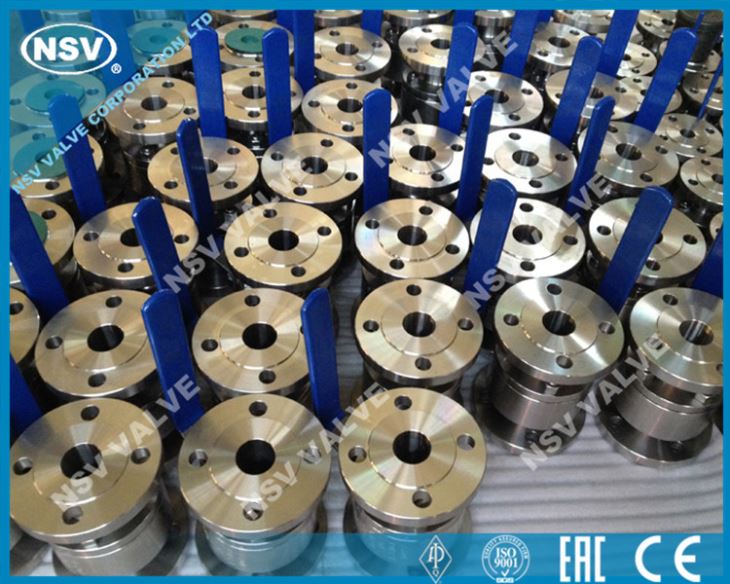

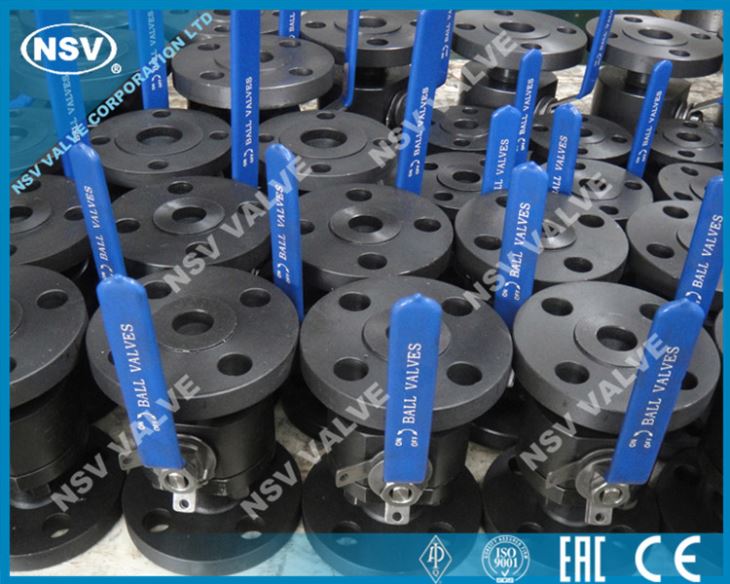

Robinet à tournant sphérique forgé

détails du produit

Les vannes à bille flottante forgées NSV s’appliquent principalement aux industries du gaz naturel, des produits pétroliers, de l’industrie chimique, de la métallurgie, de la construction de villes, de la médecine, de l’environnement, des aliments, etc.

.Le corps forgé est de bien meilleure qualité mais également beaucoup plus coûteux que le corps moulé, et le clapet à bille qui permet de forger le forge mais aussi de le mouler de 1/2 "à 8", mais lorsque nous le sélectionnons, considérer le budget du projet. Parfois, ce robinet à boisseau sphérique doit être fabriqué en tant que corps forgé en raison de la quantité moindre de matériau difficile à couler pour le matériau Bronze, en particulier pour la norme ASTM B62 C83600.

Normes applicables:
Conception de robinet à tournant sphérique selon API6D, BS5351, ASME B16.34
Face à face ASME B16.10, AP6D
Brides d'extrémité ASME B16.5 / ASME B16.47
Bouts soudés bout à bout ASME B16.25
Sécurité anti-incendie API607, API6A
Inspection et test API 598, API6D

Matériau: A105, F304, F316, ETC.
Gamme de taille: 1/2 "~ 8"
Estimation de pression: ASME CL, 150, 300, 600

Description de la conception:
- Deux pièces ou trois pièces
- métal ou siège souple
- Alésage complet ou réduit
- Extrémités à bride ou soudées bout à bout
- Tige anti-éclatement
- Dispositif anti-statique
- Conception coupe-feu
- Dispositif de verrouillage
- Plaquettes de montage ISO (en option)

CARACTÉRISTIQUES STRUCTURELLES

1. conception de siège spécial
Le robinet à tournant sphérique flottant adopte la conception de la structure de bague d'étanchéité flexible. Lorsque la pression du fluide est inférieure, la zone de contact de la bague d'étanchéité et de la bille est plus petite. ainsi, un rapport d'étanchéité plus élevé est formé à l'endroit où la bague d'étanchéité et le contact à bille garantissent une étanchéité fiable. Lorsque la pression du fluide est plus élevée, la zone de contact du joint et de la bille devient plus grande parallèlement à la déformation élastique de la bague d'étanchéité, de sorte que la bague d'étanchéité puisse supporter une poussée de fluide plus élevée sans être endommagée.

2. conception de la structure ignifuge
En cas d'incendie lors de l'utilisation de la vanne, la bague de siège en PTFE ou en un autre matériau non métallique sera décomposée ou endommagée à haute température et provoquera des fuites plus importantes. La bague d'étanchéité coupe-feu est placée entre la bille et le siège de sorte qu'après le siège de la vanne, le fluide pousse rapidement la bille vers la bague d'étanchéité métallique en aval pour former la structure d'étanchéité auxiliaire métal sur métal, ce qui permet de contrôler efficacement les fuites de la vanne. En outre, le joint d’étanchéité de la bride centrale est constitué d’un joint métallique enroulé qui peut assurer l’étanchéité même à haute température. La conception de la structure à l'épreuve du feu de la vanne à boisseau sphérique flottante est conforme aux exigences des normes API 607, API 6FA, BS 6755 et autres.

Structure 3.Anti-statique

Le robinet à boisseau sphérique est doté d'une structure antistatique qui associe une boule à ressort et une boule en acier inoxydable entre la boule et la tige et la tige et le corps, assurant ainsi la mise à la terre de toutes les pièces métalliques.

4. structure anti-statique

La butée de la poignée avec trou de verrouillage empêche toute ouverture ou fermeture continue de la vanne lorsque celle-ci est en position complètement ouverte ou fermée. De plus, la vanne peut être verrouillée si elle n’est pas nécessaire.

questions - réponses

1. Q: Les vannes «NSV» sont-elles fournies à un utilisateur final quelconque?

R: Oui, cela ressemble à PETROKIMIA GRESIK en Indonésie, à BP Iraq, à ESFAHAN MOBARAKEH STEEL en Iran, etc.

2. Q: y a-t-il MOQ?

Nous pouvons accepter 1set, mais il y a un coût supplémentaire de 150,00 $ (processus d'exportation) si la valeur de la commande est inférieure à 2 000,00 $.

3. Q: Quelle est la garantie des vannes?
R: La période de garantie de nos vannes devrait être de 18 mois à compter de la date d'expédition ou de 12 mois après l'installation, selon la première éventualité.
