Valve de prise CN7M

  NsvLes soupapes de prise de CN7M sont des valves avec des « bouchons » cylindriques ou coniquement effilés qui peuvent être tournés à l'intérieur du corps de valve pour commander le flux par la valve, il résistance supérieure de corrosion à l'acide nitrique de n'importe quelle concentration à 60degC et plus bas, et pour se diluer chauffant oxide.it processus chimiques manipulant l'alcali acide acétique, diluent l'acide chlorhydrique, diluent l'acide hydrofluorique, diluent l'acide sulfurique et l'acide phosphorique, également pour le raffinage d'huile.

• Norme applicable
  Norme de conception: API 599,6D, ASME B16.34
  Face à face: ASME B16.10
  Fin Flange: ASME B16.5
  Butt soudage Fins: ASME B16.25
  Inspection et test: API 598, API 6D

• Gamme de produits
  Taille: 1/2 " 14" (DN15 et DN350)
  Note moyenne: 150lb ' 900LB

Matériel corporel : Alliage20 (A351 CN7M)
Matériau de prise: Alloy20(A351 CN7M)
Manche (siège) Matériel: PTFE
Opération : Levier, Gear, Électrique, Pneumatique, Hydraulique

• Caractéristiques de conception
  Port réduit ou port complet
  Corps robuste et lourd
  Grande ouverture de port

Non lubrifié

CARACTÉRISTIQUES STRUCTURELLES

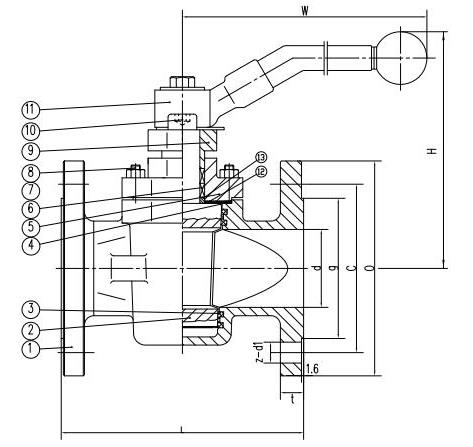

1.Construction des valves à manches de prise

La structure de base est plug, manche, corps. La manche est insérée et encage à l'intérieur du corps. Le bouchon tapé est inséré sur la manche. La manche agit comme un siège souple. Et entoure complètement la prise créant des surfaces d'étanchéité aréales. Ne permettant pas non plus d'espace mort dans le chemin d'écoulement. Le plug tourne à 90 degrés. Lorsqu'il est aligné avec le port du corps, le débit est ouvert. Lorsque la prise est tournée de sorte que le port de prise est perpendiculaire au port du corps le flux est bloqué. Les médias maintenus dans la prise tandis qu'à la position fermée, seront contenus dans le port de prise seulement, et quand la valve est ouverte encore, le flux rincera l'extérieur. Et aucun reste.

LE PTFE est un matériau plastique, même s'il s'agit d'un matériau d'ingénierie de haute qualité. Tous les plastiques sont sujets à l'écoulement à froid.; à l'augmentation plus élevée de volume de température, échappez à la zone de basse pression et ne revenez pas à sa position originale même après l'enlèvement de la température, la pression. Mais, s'ils sont confinés, ils ne seraient pas le flux froid. Limite supérieure et limite inférieure, et 360 lèvres bâbord. La paroi encastrée agit comme absorption du volume gonflé de PTFE lorsque le volume est augmenté en raison de la température.

Le bouchon est effilé. Conception monolithique. Action Wedge. L'abaissement de 1 mm entraînera des vecteurs de pression latérale. réglable. Solide pas instable en tant que dépendant de la pression. Les matériaux peuvent être améliorés pour que le bouchon seul soit mieux résistant que le taux de corrosion du corps.

La manche est également effilée pour accepter la configuration de la prise. Ils s'intègrent confortablement dans l'espace vide créé par les lèvres supérieures, inférieures et métalliques bâbord. Les matériaux PTFE sont assez rigides, assez résistants, assez élastiques. Résistant à la corrosion. Température, pression. Pour l'environnement fortement radioactif, des températures plus élevées, plusieurs matériaux différents sont employés.

Fuite 2.Zero

L'étanchéité zéro tige de fuite est réalisée par le système d'étanchéité à trois tiges.
Le joint primaire est fourni par la manche. L'étanchéité est si serrée qu'aucune fuite ne peut être observée même sans couvercle de valve. Le sceau secondaire et le sceau tertiaire (paquet de joint supérieur) sont fournis par un anneau delta et un diaphragme fait de RTFE (Rein forcé Teflon). L'étanchéité est également si serrée qu'aucune fuite ne peut être observée même avec une manche.

FAQ

1.Q : Quelle est la marque de votre entreprise ?

A:NSV ou OEM service

2.Q:I vous voulez savoir comment contacter la personne responsable.

R : Lorsque vous appelez le numéro d'appel représentatif de l'entreprise (86-577-67378616), l'équipe de vente recevra votre appel s'il n'y a pas de situation particulière. Si vous nous faites part de votre enquête, nous vous mettrons à la charge. Si vous avez besoin d'un numéro de téléphone personnel, vous devez le recevoir de la personne responsable directement après l'appel téléphonique.

3. Q: Quelle est la garantie des vannes?
R : La période de garantie de nos vannes devrait être de 18 mois à partir de la date d'expédition ou de 12 mois après l'installation, selon la première.

4. Q:Comment puis-je obtenir un devis?

R : Si vous demandez le devis en préparant la spécification de produit que vous voulez demander spécifiquement par «Contactez-nous ou commentaires» de la page d'accueil, nous vous enverrons la réponse dès que possible. Si le contenu de la page d'accueil n'est pas disponible, vous pouvez vous renseigner auprès de nous par téléphone (86-577-67378616) ou par télécopieur (86-577-67372367).

5.Q: Y a-t-il un MOQ?

R: No.we peut accepter 1set, mais il ya un coût supplémentaire de 150,00 $ (processus d'exportation) si la valeur de la commande dans les 2000,00 $.
