Dans les systèmes de réfrigération modernes tels que les unités de climatisation commerciales, les refroidisseurs industriels, les chambres froides, les pompes à chaleur et les transports réfrigérés, les vannes jouent un rôle essentiel dans le contrôle du débit de réfrigérant. Leurs performances affectent directement la sécurité du système, l’efficacité énergétique et la fiabilité à long terme. Parmi tous les types de vannes, les vannes à bille sont largement utilisées pour l'isolation, l'arrêt et le contrôle de la direction du débit en raison de leurs excellentes caractéristiques de gestion des fluides. Cet article explique le principe de fonctionnement, les principaux avantages, la compatibilité des matériaux et les meilleures pratiques pour sélectionner les robinets à tournant sphérique dans les applications de réfrigération.
1. Construction de base et principe de fonctionnement

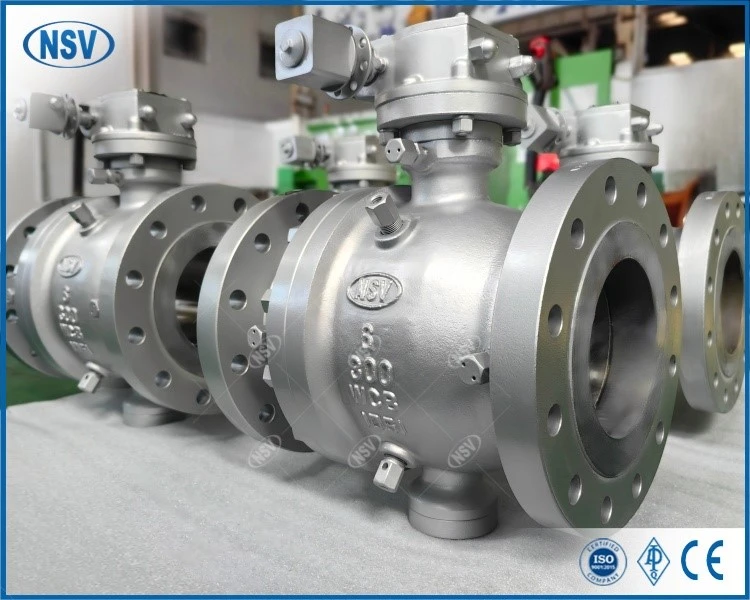

Une vanne à bille est une vanne rotative quart de tour qui utilise une bille creuse perforée comme élément de fermeture. Il se compose d'un corps, d'une bille, d'une tige, de joints et de raccords d'extrémité. Le fonctionnement est obtenu en tournant la tige de 90 degrés.
En position complètement ouverte, l'alésage de la bille s'aligne avec l'axe du pipeline, permettant un débit de réfrigérant sans restriction. En position complètement fermée, la bille tourne de 90 degrés de sorte que l'alésage soit perpendiculaire au chemin d'écoulement, offrant ainsi une fermeture positive.
Les robinets à tournant sphérique sont classés par forme d'alésage. Les robinets à tournant sphérique à port O ont une ouverture circulaire égale au diamètre interne du tuyau. Ils offrent une perte de charge minimale et une excellente étanchéité, ce qui les rend idéaux pour un service marche-arrêt. Les robinets à tournant sphérique à port en V offrent un contrôle de débit plus linéaire, mais sont rarement utilisés dans les systèmes de réfrigération standard car ils sont principalement conçus pour la modulation et non pour l'isolation.
Pour les applications de réfrigération, les vannes à bille à passage intégral O-port sont le choix standard en raison de leur faible résistance au débit et de leur fermeture étanche et fiable.
2. Principaux avantages des robinets à tournant sphérique dans les systèmes de réfrigération
2.1 Résistance minimale à l'écoulement
Les robinets à tournant sphérique à passage intégral maintiennent un chemin d'écoulement droit sans restriction. Cela entraîne une chute de pression négligeable, préserve l'efficacité du système, réduit la charge de travail du compresseur et prend en charge un coefficient de performance optimal.
2.2 Fonctionnement rapide
Un virage à 90 degrés permet une transition immédiate entre les états ouvert et fermé. Cela permet une isolation rapide pendant la maintenance ou les urgences. Lorsqu'elles sont équipées d'actionneurs électriques ou pneumatiques, les vannes à bille s'intègrent facilement aux systèmes de gestion de bâtiment ou aux commandes basées sur PLC.
2.3 Haute intégrité d'étanchéité
Les matériaux de siège avancés tels que le PTFE, le PTFE renforcé ou les joints durs métal sur métal garantissent une étanchéité aux bulles ou des performances d'arrêt de classe VI. Cela minimise les fuites de réfrigérant, ce qui est essentiel pour le respect des réglementations environnementales telles que le règlement européen sur les gaz F.
2.4 Large plage de températures
Les robinets à bille basse température spécialement conçus fonctionnent de manière fiable de moins 60 degrés Celsius à plus 150 degrés Celsius. Cela les rend adaptés aux cycles de réfrigération standard et surgelés.
2.5 Facilité d'entretien et efficacité de la maintenance
L'installation de vannes à bille en amont et en aval de composants tels que des filtres déshydrateurs, des voyants ou des séparateurs d'huile permet une isolation localisée sans évacuer l'ensemble du circuit réfrigérant. Cela réduit considérablement les temps d'arrêt, les pertes de réfrigérant et les coûts de main-d'œuvre lors de l'entretien.
3. La compatibilité de la sélection des matériaux avec les réfrigérants est essentielle
La fiabilité à long terme de la vanne dépend de la bonne compatibilité des matériaux avec le réfrigérant spécifique et les conditions de fonctionnement.
Par exemple, dans les systèmes à ammoniac R717, les alliages de cuivre et de laiton doivent être évités car l'ammoniac corrode le cuivre. Les vannes doivent être en acier inoxydable 316L pour le corps et la bille, associées à des joints à siège en PTFE ou en métal.
Dans les systèmes transcritiques au dioxyde de carbone R744, les pressions de fonctionnement peuvent dépasser 130 bars et le CO2 présente une légère acidité et une perméabilité élevée. Des corps en acier inoxydable 316 combinés à des sièges en PCTFE sont recommandés pour garantir l'intégrité structurelle et les performances d'étanchéité à long terme.
Tous les matériaux en contact avec le fluide, en particulier les polymères et les élastomères, doivent être vérifiés pour leur compatibilité chimique avec le réfrigérant afin d'éviter tout gonflement, fragilisation ou dégradation au fil du temps.
4. Considérations relatives à l'application
Les robinets à tournant sphérique offrent des avantages significatifs mais doivent être utilisés correctement.
N'utilisez pas de vannes à bille à port O pour l'étranglement. Ils ne sont pas conçus pour moduler le service. Une ouverture partielle prolongée peut provoquer une érosion du réfrigérant à grande vitesse sur le siège et la surface de la bille, entraînant des fuites internes ou des vibrations.
La plupart des robinets à tournant sphérique sont bidirectionnels, mais certaines conceptions peuvent nécessiter une installation dans un sens d'écoulement spécifique. Suivez toujours les marquages du fabricant.
Dans les systèmes sujets à l'humidité ou à la contamination, inspectez régulièrement la garniture de tige et le couple de fonctionnement pour éviter tout grippage.
Conclusion
Les robinets à tournant sphérique sont essentiels dans les systèmes de réfrigération en raison de leur faible perte de charge, de leur arrêt fiable, de leur actionnement rapide et de leurs performances robustes sur une large plage de températures et de réfrigérants. Cependant, leur efficacité dépend d'une sélection correcte, notamment en ce qui concerne la compatibilité des matériaux, la pression nominale et l'utilisation prévue. Les ingénieurs et les concepteurs de systèmes doivent évaluer soigneusement le type de réfrigérant, les conditions de fonctionnement, les exigences environnementales et les besoins de maintenance pour spécifier le bon robinet à tournant sphérique. Lorsqu'ils sont correctement appliqués, les robinets à tournant sphérique améliorent considérablement la sécurité, l'efficacité et la longévité du système.
